產品展示

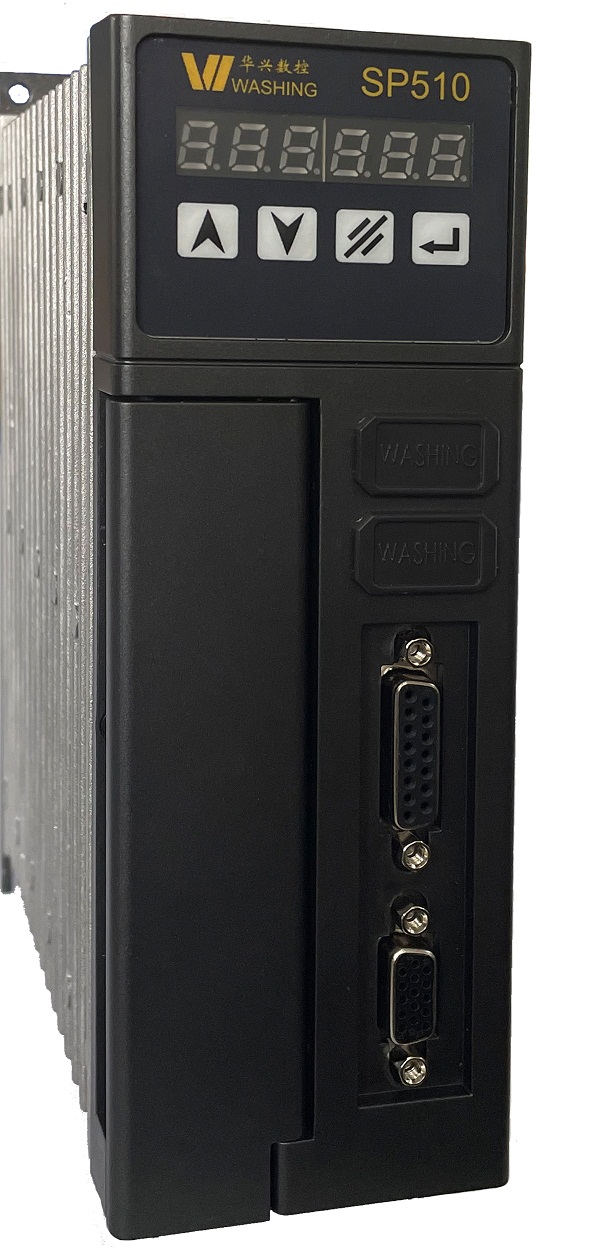

全數字式交流伺服SP-510

產品型號：SP-510

產品特點：SP-510全數字式交流伺服系統是本公司自主研制開發的新一款全數字式交流伺服驅動器，采用專用運動控制芯片（DSP）、大規模現場可編程邏輯陣列（FPGA）及智能化功率模塊（IPM）等當今最新技術設計。非常適合于高精度的數控機床、自動化生產線、機械制造業等工業控制自動化領域。該產品具有位置控制、內部速度控制、試運行控制、JOG 點動控制等多樣控制模式；速度頻率響應高、調速比寬、速度波動率低、跟隨誤差小、定位精度高、過載能力強等優良的控制特性

規格型號		SP 5 1 0		SP 520	SP 530	SP 540	SP 5 5 0
連續電流（ A ）		5.0		5.5	7	11	15
短時過載電流		13.5		15	20	30	40
適用電機		0～ 1. 0 KW		1. 0 KW ～ 1. 2 KW	1.2KW ～ 1. 8 KW	1. 8 KW ～ 3. 0 KW	3. 0 KW ～ 5.5KW
控制電源		單相 AC220V -50 ～ +20% 50/60Hz				輸入強電電源	三相 AC220V － 15 ～＋ 10% 50/60Hz
使用環境	溫度	工作： 0 ℃～ 55 ℃ 存貯： -20 ℃～ 80 ℃
	濕度	小于 90% （無結露）
	振動	小于 0.5G （ 4.9m/S ²）， 10 ～ 60Hz （非連續運行）
控制方法	脈沖位置控制、內部速度控制、速度試運行控制、 JOG點動控制
再生制動	內置 / 外接
特性	速度頻率響應		300Hz 或更高
	速度波動比		< ± 0.1 （負載 0 ～ 100% ）； < ± 0.02 （電源 -15 ～ +10% ）（數值對應于額定速度）
	調整比		1 ： 6000
	最高脈沖頻率		500 KHz ；
控制輸入	伺服使能、報警清除、偏差計數器清零、第二電子齒輪比選擇、指令脈沖禁止、 CCW /CW驅動禁止、 CCW /CW轉矩禁止、內部速度選擇
控制輸出	伺服就緒、伺服報警、定位完成、速度到達、抱閘控制、電機編碼器 Z脈沖信號輸出
反饋方式	2500 線 /5000 線增量式編碼器
位置控制	輸入方式		①脈沖 + 方向； ② CCW 脈沖 /CW 脈沖； ③正交脈沖
	電子齒輪		1 ～ 32767/1 ～ 32767
加減速功能	參數設置 1 ～ 10000ms （ 0 ～ 2000r/min 或 2000 ～ 0r/min ）
監視功能	轉速、當前位置、指令脈沖積累、位置偏差、電機轉矩、電機電流、轉子位置、指令脈沖頻率、運行狀態、輸入輸出端子信號等
保護功能	超速、主電源過壓、欠壓、過流、過載、制動異常、編碼器異常、控制電源欠壓、過熱、位置超差等
操作顯示	6 位 LED 數碼管、 4 個按鍵
適用負載慣量	小于電機轉子慣量的 5 倍
